DIP开关的设置
重要：
 • 使用系统控制器通过RS485数据端口控制摄像机时，必须对DIP开关设置单元地址（地址码）和通讯参数（请
参见第11页）。
 如果未设置DIP开关，会导致系统控制器的控制失效，需重新安装摄像机，因此务必在安装摄像机前检查DIP
开关设置。


在系统控制器使用摄像机的RS485数据端口控制摄像机（水平模式、俯仰模式等）时，必须对DIP开关设置单元
地址（地址码）和通讯参数。需要拆卸安装基座打开DIP开关。有关如何拆卸摄像机安装基座的信息，请参见第
17页“拆卸摄像机”章节中的步骤1和2。

通讯参数（DIP开关2）
DIP开关的出厂初始设置为“OFF”。
开关1：终端连接端子（终端内电阻）
在下列情况下设置为“ON”：
• 仅连接一台摄像机。
• 仅有一台摄像机通过远距串行菊花链进行连接。

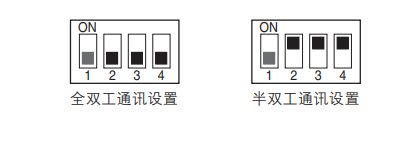

开关2-4：通讯参数
此设置用来实现通讯设备半双工和全双工的切换。
使用这些开关选择使用的通讯协议。

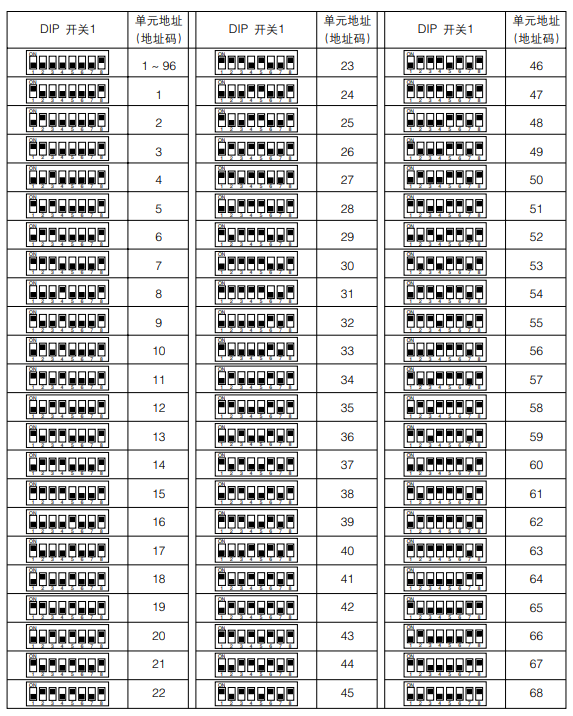

Q 单元地址（地址码）（DIP 开关1）
DIP开关的出厂初始设置为“OFF”。（同轴多路通讯系统）
以下是使用本公司系统控制器时的设置值。



重要：
 • 使用Pelco协议前，请事先确认所连接的设备是否均正常动作。
注：
 • 使用本公司系统控制器对单元地址（地址码）1至96进行设置时，以及使用Pelco-D的系统控制器对单元地址32
至96进行设置时，需要使用RS485设置菜单对单元地址进行配置（请参见“使用说明书 操作设置篇”（PDF）
第4页）。
 • 设置单元地址后打开电源，在初始化过程中将显示RS485设置菜单。


Q RS485通讯参数（DIP开关1）
按照下图对DIP开关1进行设置时，可将通讯参数复位至出厂时的初始设置，也可根据需要调整设置值。

按下列步骤使用：
 (1) 关闭摄像机，使用DIP开关1对RS485通讯参数进行设置（如上图）。
 (2) 打开摄像机。将反映步骤（1）中设置的内容。
 (3) 关闭摄像机，使用DIP开关1进行单元地址设置（请参见第12、13页），然后重新启动摄像机。
