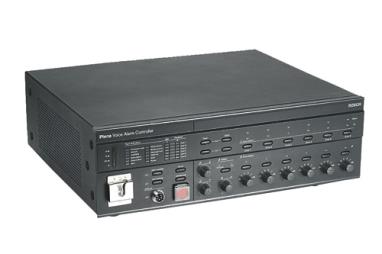

博世BOSCH LBB1990/00 语音报警系统控制器
商业类型： LBB1990/00
产品编号： F.01U.512.626
Plena语音报警系统 的核心
-
EN 54‑16 认证，符合 EN 60849 标准
-
内置信息管理器和 240 W 放大器
-
6 区输出
-
6 个紧急触发器和 6 个业务触发器
主电源
电压
230/115 VAC，±15%，50/60 Hz
涌入电流
8 A
最大功耗
600 VA
电池电源
电压
24 VDC，+15%/-15%
最大电流
14 A
性能
输出功率（RMS/最大）
240W/360W
备用电源功率降低
-1 dB
频率响应
60 Hz至18 kHz（+1/-3 dB，-10 dB参考额定输出）
失真
<1%（额定输出功率），1 kHz
低音控制
-8/+8 dB，100 Hz
高音控制
-8/+8 dB，10 kHz
话筒/线路输入
1 x
连接器
XLR，6.3毫米插孔
灵敏度
1 mV（话筒），1 V（线路）
阻抗
>1 kohm（话筒）；>5 kohm（线路）
信噪比（最大音量时平坦）
>63 dB（话筒）；>70 dB（线路）
信噪比（最小音量/静音时平坦）
>75 dB
共模抑制比
>40 dB（50 Hz - 20 kHz）
余量
>25 dB
语音滤波器
-3 dB（315 Hz时），高通， 6 dB/oct
幻象电源
12 V（仅限话筒模式）
VOX触发电平
-20 dB（100 µV话筒/100 mV线路）或通过输入触点
限幅器
自动
线路输入
（背景音乐和PC呼叫站）
连接器
莲花插，立体声转成单声道，非平衡
灵敏度
200 mV
阻抗
22 kohm
信噪比（最大音量时平坦）
>70 dB
信噪比（最小音量/静音时平坦）
>75 dB
余量
>25 dB
触发输入
12路（6路EMG，6路业务）
连接器
MC1,5/14-ST-3,5
激活
可编程
监测
在紧急呼叫输入上，可编程
监测方法
串联/并联电阻
100 V输入
连接器
MSTB 2,5 /16-ST
功率处理能力
1000 W
磁带输出
1 x
连接器
莲花插，2x单声道
额定电平
350 mV
阻抗
<1 kohm
扬声器输出
连接器
MSTB 2,5 /16-ST，浮动
100 V输出
每区域额定功率700W
音量覆盖类型
3线，4线(24 V)，4线故障保护
背景音乐区域输出衰减
70/50 /35 /25/18/13 V分别衰减 0/-3/-6/-9/-12/-15 dB120/60/30/15/8 /4 W
输出触点
连接器类型
MC 1,5/14-ST-3,5
等级
100V，2A，无电压
紧急激活继电器
NO/COM/NC
呼叫激活继电器
NO/COM/NC
故障继电器
NO/COM/NC正常通电（故障保护）
通用型继电器
NO/COM
交流电源操作
最大功率
550 W
-3dB
440 W
-6dB
340 W
导频音*
136 W
空闲
60 W
24VDC操作
最大功率
14.0 A (336 W)
-3 dB
12.5 A (300 W)
-6 dB
9.5 A (228 W)
导频音*
2.5 A (60 W)
空闲
0.9 A (22 W)
数据格式
WAV文件，16位PCM，单声道
所支持的采样率(fs)
24/22.05/16/12/11.025/8kHz
频率响应
在fs=24kHz时
100 Hz至11 kHz (+1/-3 dB)
在fs=22.05kHz时
100 Hz至10 kHz (+1/-3 dB)
在fs=16kHz时
100 Hz至7.3 kHz (+1/-3 dB)
在fs=12kHz时
100 Hz至5.5 kHz (+1/-3 dB)
在fs=11.025kHz时
100 Hz至5 kHz (+1/-3 dB)
在fs=8kHz时
100 Hz至3.6 kHz (+1/-3 dB)
失真
<0.1%，1 kHz
信噪比（最大音量时平坦）
>80 dB
存储容量
16 MB闪存ROM
录制/回放时间
1000秒（在fs = 8 kHz时）333秒（在fs = 24 kHz时）
信息数量
255条（最大）
监测闪存ROM
连续校验和控制
监督DAC
1 Hz导频音
数据保留时间
>10年
尺寸（高 x 宽 x 深）
144 x 430 x 370毫米 （19英寸宽，3U高）
重量
约21.17千克
安装
19英寸机柜
颜色
碳黑色
工作温度
-10 ºC至+55 ºC（+14 ºF至+131 ºF）
存储和运输温度
-40 ºC至+70 ºC（-40 ºF至+158 ºF）
相对湿度
<95%
风扇噪音级别
<48dB声压级，1米（最大输出）
